TCI Hivolt - Mosfet Transistor HOT

Sebelum lebaran kutak kutik coba coba skema rangkaian baru yakni menyusun mosfet dan Horizontal Output Transistor dengan metoda darlington, susunan Darlington biasanya terdiri dari 2 buah transistor tapi kali ini saya coba-coba menyusun mosfet dan TR Hot dan ternyata berhasil baik, ide muncul dari kelebihan mosfet yg high speed switching dan Horizontal Output Transistor high voltase yang kuat kemudian digabungkan menjadi satu, saat uji coba Bogor - Madiun +/- 770km selama 19 jam perjalanan dengan kondisi jalan dan kecepatan yang bervariasi mulai bermacet ria sampai coba tol cipali hingga 120km/jam, hasil uji berjalan lancar dg hasil yang sangat memuaskan.

Jadi jika teman teman punya TCI dengan mosfet (IRFP460) sebagai final tinggal di modif sedikit untuk mendapatkan hasil yang lebih memuaskan ...

Dioda BY428 adalah dioda dumper untuk melindungi TR Final jika sulit didapat bisa diganti dg type lain atau jika sulit mencari dioda dumper bisa juga teman2 menggunakan dioda yang ada di pasaran misal 1N4007
RC1 gunanya untuk melindungi Coil supaya tidak terlampau panas.

Berikut Skema lengkapnya

Catatan :
Dalam uji coba ini saya menggunakan part asli (setidaknya menurut pedagangnya) transistor 2N2905A merk Motorolla , Mosfet IRFP460 merk ST dan Final Transistor 2SC5570 Toshiba Japan

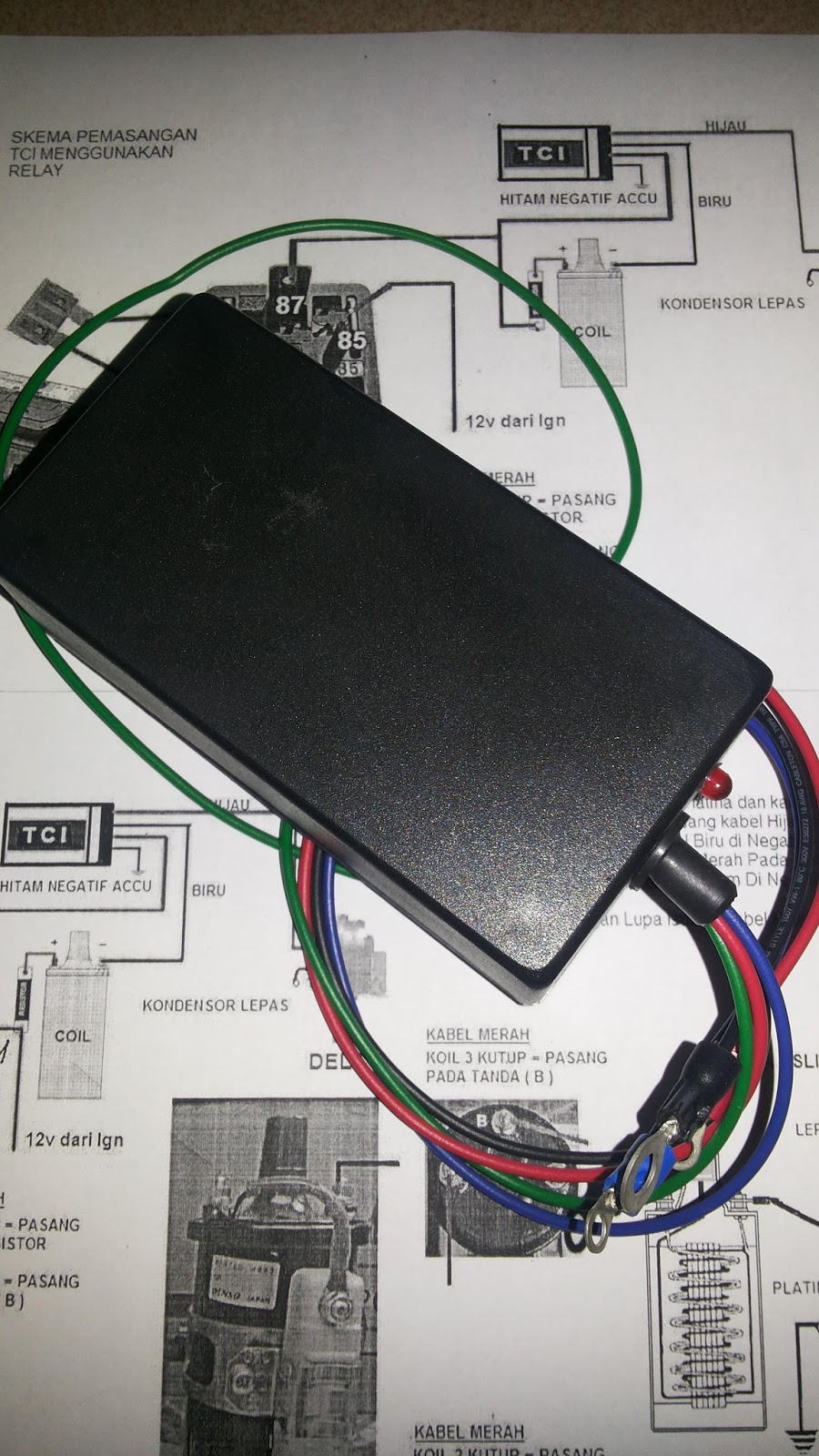

Dan berikut penampakan Modulnya

Oke teman teman

*** SELAMAT MENCOBA ***
